10 - Layout (Anidamiento de controles Grid y StackPanel)

Para elaborar interfaces es muy común tener que combinar distintos controles de Layout. Como veremos podemos anidar controles de tipo Grid y StackPanel.

Problema

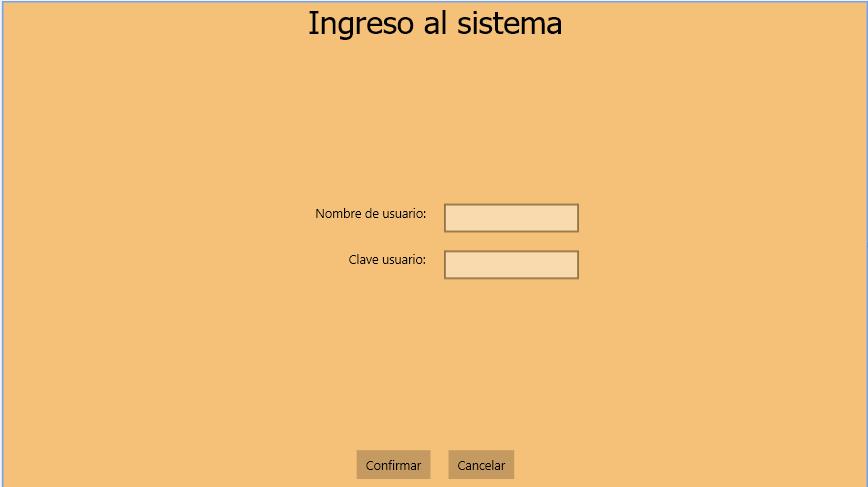

Elaborar una pantalla que tenga la siguiente interfaz visual y se adapte a cualquier tamaño de pantalla de tablet, laptop, XBox etc.:

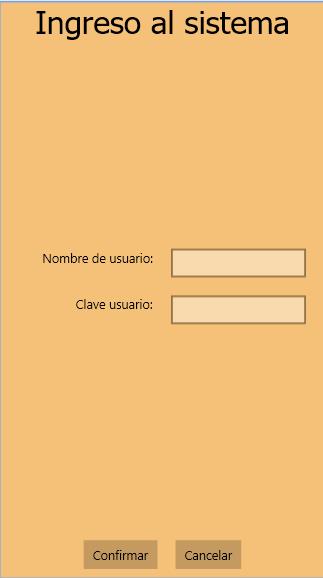

La misma aplicación ejecutándose en una XBox debe tener la siguiente interfaz:

Como primer paso creamos un nuevo proyecto llamado "Proyecto11" seleccionando desde el menú de opciones del Visual Studio: Archivo -> Nuevo -> Proyecto.

El código XAML para crear la página propuesta es:

<Page
    x:Class="Proyecto11.MainPage"
    xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
    xmlns:local="using:Proyecto11"
    xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
    xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
    mc:Ignorable="d"
    Background="{ThemeResource ApplicationPageBackgroundThemeBrush}">

    <Grid Background="#F5C178">
        <Grid.RowDefinitions>
            <RowDefinition Height="auto" />
            <RowDefinition Height="*" />
            <RowDefinition Height="auto" />
        </Grid.RowDefinitions>
        <TextBlock Grid.Row="0" Text="Ingreso al sistema" HorizontalAlignment="center" FontSize="35" FontFamily="Tahoma" />
        <Grid Grid.Row="1" VerticalAlignment="Center">
            <Grid.RowDefinitions>
                <RowDefinition Height="auto" />
                <RowDefinition Height="auto" />
            </Grid.RowDefinitions>
            <Grid.ColumnDefinitions>
                <ColumnDefinition Width="1*" />
                <ColumnDefinition Width="1*" />
            </Grid.ColumnDefinitions>
            <TextBlock Text="Nombre de usuario:" Grid.Row="0" Grid.Column="0" HorizontalAlignment="Right" Margin="10,10,10,10" />
            <TextBox x:Name="usuario" Width="150"  Grid.Row="0" Grid.Column="1" HorizontalAlignment="Left" Margin="10,10,10,10" />
            <TextBlock Text="Clave usuario:" Grid.Row="1" Grid.Column="0" HorizontalAlignment="Right" Margin="10,10,10,10" />
            <PasswordBox x:Name="clave"  Width="150" Grid.Row="1" Grid.Column="1" HorizontalAlignment="Left" Margin="10,10,10,10" />
        </Grid>
        <StackPanel Grid.Row="2" Orientation="Horizontal" HorizontalAlignment="Center">
            <Button x:Name="boton1" Content="Confirmar" Margin="10,10,10,10" />
            <Button x:Name="boton2" Content="Cancelar" Margin="10,10,10,10" />
        </StackPanel>
    </Grid>
</Page>

Expliquemos como elaboramos la interfaz propuesta. Tenemos un Grid que envuelve a toda la página (en este definimos el color de fondo en la propiedad Background):

    <Grid Background="#F5C178">

    </Grid>

Dentro del Grid Principal definimos que tiene tres filas (y como no indicamos nada con respecto a columnas luego tiene solo 1 columna), la primera fila y la última indicamos en la propiedad Height el valor "auto", con esto logramos que la celda ocupe todo el espacio necesario según su contenido, por último la segunda celda le asignamos "*" y logramos que la celda central ocupe todo el espacio que queda luego de asignarle los espacios a la primera y última celda:

        <Grid.RowDefinitions>
            <RowDefinition Height="auto" />
            <RowDefinition Height="*" />
            <RowDefinition Height="auto" />
        </Grid.RowDefinitions>

En la primera fila disponemos un TextBlock (recordemos que mediante Grid.Row="0" indicamos la fila donde lo disponemos):

        <TextBlock Grid.Row="0" Text="Ingreso al sistema" HorizontalAlignment="center" FontSize="35" FontFamily="Tahoma" />

En la segunda fila definimos otro Grid anidado al principal al cual le definimos que tiene 2 filas y 2 columnas:

        <Grid Grid.Row="1" VerticalAlignment="Center">
            <Grid.RowDefinitions>
                <RowDefinition Height="auto" />
                <RowDefinition Height="auto" />
            </Grid.RowDefinitions>
            <Grid.ColumnDefinitions>
                <ColumnDefinition Width="1*" />
                <ColumnDefinition Width="1*" />
            </Grid.ColumnDefinitions>

Seguidamente disponemos los cuatro objetos en cada una de las celdas del Grid anidado:

            <TextBlock Text="Nombre de usuario:" Grid.Row="0" Grid.Column="0" HorizontalAlignment="Right" Margin="10,10,10,10" />
            <TextBox x:Name="usuario" Width="150"  Grid.Row="0" Grid.Column="1" HorizontalAlignment="Left" Margin="10,10,10,10" />
            <TextBlock Text="Clave usuario:" Grid.Row="1" Grid.Column="0" HorizontalAlignment="Right" Margin="10,10,10,10" />
            <PasswordBox x:Name="clave"  Width="150" Grid.Row="1" Grid.Column="1" HorizontalAlignment="Left" Margin="10,10,10,10" />

En la última fila del Grid principal disponemos un StackPanel con orientación horizontal donde disponemos los dos botones:

        <StackPanel Grid.Row="2" Orientation="Horizontal" HorizontalAlignment="Center">
            <Button x:Name="boton1" Content="Confirmar" Margin="10,10,10,10" />
            <Button x:Name="boton2" Content="Cancelar" Margin="10,10,10,10" />
        </StackPanel>

Es interesante ejecutar la aplicación con distintos emuladores desde el Visual Studio y ver que la pantalla es funcional indistintamente el tamaño en píxeles de la misma.

Este proyecto lo puede descargar en un zip desde este enlace :Proyecto11.zip
