27. Errores frecuentes al modelar con UML y cómo evitarlos

27.1 Introducción

UML puede mejorar mucho la comunicación y el diseño, pero también puede usarse mal. Un diagrama incorrecto, confuso o innecesario puede generar más problemas que soluciones. Por eso es importante reconocer errores frecuentes y aplicar criterios simples para evitarlos.

Muchos errores no se deben a desconocer símbolos, sino a no tener claro el propósito del diagrama. Un modelo útil empieza con una pregunta concreta, usa el tipo de diagrama adecuado, mantiene nombres coherentes y muestra solo el nivel de detalle necesario.

27.2 Error: dibujar sin propósito

Uno de los errores más comunes es comenzar a dibujar sin saber qué se quiere comunicar. El resultado suele ser un diagrama con elementos mezclados, detalles arbitrarios y relaciones difíciles de interpretar.

Para evitarlo, antes de modelar conviene formular una pregunta: ¿qué necesito aclarar?, ¿quién leerá el diagrama?, ¿qué decisión ayudará a tomar?, ¿qué parte del sistema se quiere explicar?

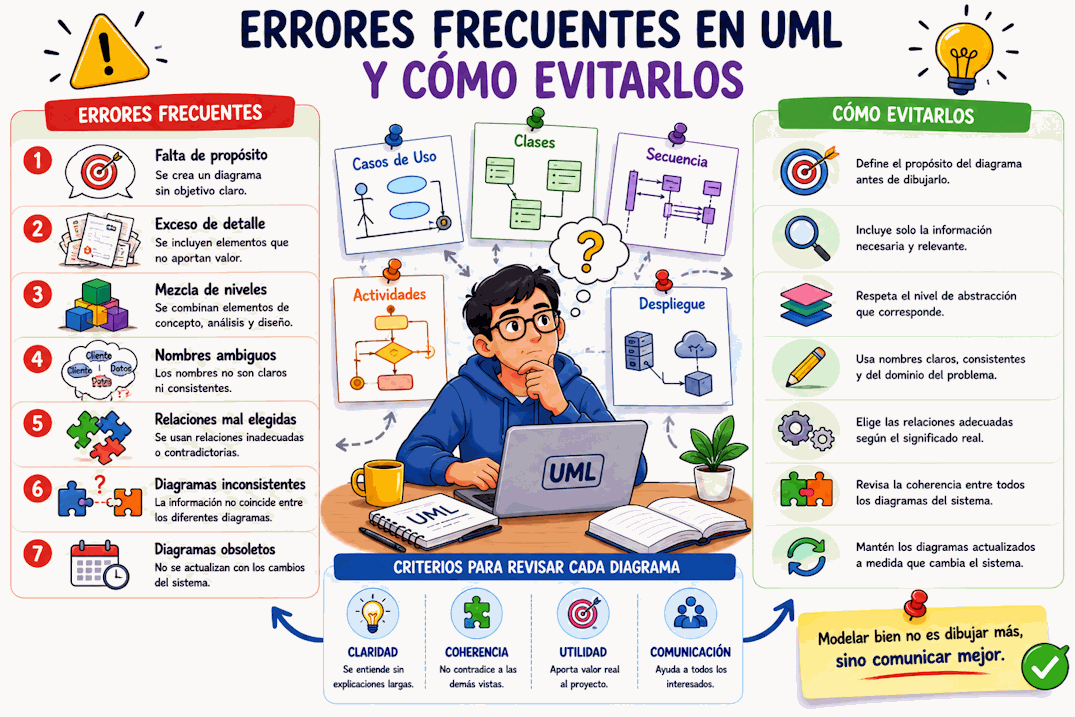

27.3 Errores frecuentes y formas de evitarlos

Los problemas más comunes al modelar con UML aparecen por falta de propósito, exceso de detalle, mezcla de niveles, nombres ambiguos, relaciones mal elegidas, diagramas inconsistentes u obsoletos. La prevención consiste en revisar cada diagrama con criterios de claridad, coherencia y utilidad.

27.4 Error: usar el diagrama incorrecto

Cada diagrama UML responde mejor a ciertas preguntas. Si se quiere mostrar un flujo de trabajo, conviene un diagrama de actividades. Si se quiere mostrar mensajes entre objetos, conviene un diagrama de secuencia. Si se quiere mostrar estados de una entidad, conviene un diagrama de estados.

Usar el diagrama incorrecto obliga a forzar la notación. Esto produce dibujos difíciles de leer y con significado dudoso. La solución es elegir el diagrama a partir de la pregunta, no por costumbre.

27.5 Error: exceso de detalle

Un diagrama con demasiados elementos puede volverse ilegible. Incluir todos los atributos, todos los métodos, todos los mensajes, todas las excepciones y todas las reglas no siempre mejora el modelo. A veces lo destruye.

Para evitar este error, conviene crear vistas parciales. Un diagrama puede enfocarse en un caso de uso, un módulo, una operación, una entidad o una decisión concreta. Si se necesita más detalle, se puede crear otro diagrama complementario.

27.6 Error: falta de detalle

El extremo opuesto también es problemático. Un diagrama demasiado general puede no responder ninguna pregunta. Por ejemplo, un diagrama de componentes que solo muestra "Sistema" conectado con "Base de datos" puede ser insuficiente si se necesita analizar dependencias entre servicios.

El detalle correcto depende del propósito. El objetivo no es mostrar mucho ni poco, sino lo suficiente para que el diagrama cumpla su función.

27.7 Error: mezclar niveles de abstracción

Mezclar conceptos del negocio, clases técnicas, tablas, pantallas, servicios y servidores en una misma vista puede generar confusión. No siempre está prohibido combinar niveles, pero debe hacerse con intención.

Para evitar este error, conviene indicar si el diagrama es conceptual, de análisis o de diseño. También ayuda separar vistas: una para conceptos del dominio, otra para diseño de clases y otra para componentes o despliegue.

27.8 Error: nombres ambiguos

Nombres como Gestor, Proceso, Datos, Elemento o Manejador suelen ser demasiado vagos. No comunican responsabilidad ni significado. También es un problema usar varios nombres para el mismo concepto, como Pedido, Orden y Solicitud sin aclarar diferencias.

Para evitarlo, conviene usar nombres del dominio o de diseño que expresen con claridad qué representa cada elemento. Si dos nombres significan lo mismo, debe elegirse uno y mantenerlo.

27.9 Error: relaciones sin significado

Otro error frecuente es dibujar líneas porque dos elementos parecen relacionados, sin definir qué significa esa relación. En diagramas de clases, no es lo mismo asociación, dependencia, composición o herencia. En diagramas de paquetes y componentes, la dirección de la dependencia importa.

Para evitar este error, cada relación debe poder explicarse en una frase. Si no se puede explicar, probablemente no debe estar en el diagrama o debe elegirse otra relación.

27.10 Error: usar herencia sin criterio

La herencia se usa para expresar especialización, no solo parecido. Si dos clases comparten algunos atributos, eso no significa automáticamente que una deba heredar de otra.

Antes de usar herencia conviene preguntar si existe una relación clara de tipo "es un". Si la relación no es natural o vuelve rígido el diseño, puede ser mejor usar composición, interfaces u otra forma de colaboración.

27.11 Error: confundir flujo con estructura

Un diagrama de clases muestra estructura; un diagrama de actividades muestra flujo; un diagrama de secuencia muestra mensajes en un escenario. Confundir estos propósitos produce diagramas difíciles de interpretar.

Por ejemplo, no conviene usar flechas de asociación en un diagrama de clases como si indicaran orden de ejecución. Para representar orden temporal, corresponde un diagrama de secuencia o actividades.

27.12 Error: diagramas inconsistentes

Cuando varios diagramas representan el mismo sistema, deben ser coherentes. Si una clase aparece con una responsabilidad en un diagrama y con otra responsabilidad incompatible en otro, el modelo pierde confianza.

Para evitarlo, conviene revisar nombres, relaciones, estados, escenarios y responsabilidades entre diagramas. La coherencia es tan importante como la corrección individual de cada vista.

27.13 Error: diagramas obsoletos

Un diagrama desactualizado puede provocar decisiones equivocadas. Si el sistema cambió y el diagrama sigue representando una versión anterior, quienes lo consultan pueden confiar en información falsa.

La solución es mantener actualizados los diagramas que se usan como referencia y retirar o marcar claramente los que ya no representan el estado actual del sistema.

27.14 Error: usar UML como documentación pesada

UML no debe convertirse en una carga documental sin valor. Si se exige crear muchos diagramas que nadie usa, el equipo deja de verlos como herramientas y los percibe como trámites.

Conviene crear diagramas que ayuden a pensar, comunicar, validar o mantener. La cantidad de diagramas debe responder a la complejidad real del sistema y a las necesidades del proyecto.

27.15 Error: no validar con otras personas

Un diagrama puede parecer claro para quien lo creó, pero no para quienes deben usarlo. La revisión con otras personas ayuda a detectar ambigüedades, nombres confusos, relaciones incorrectas y reglas faltantes.

Validar un diagrama no significa buscar perfección visual. Significa comprobar que representa correctamente la idea y que puede ser entendido por su público.

27.16 Error: depender solo del diagrama

Algunos aspectos no se expresan bien solo con símbolos. Reglas de negocio complejas, decisiones arquitectónicas, supuestos o restricciones pueden necesitar texto complementario.

Un buen modelo combina diagramas y explicaciones breves. El diagrama ofrece visión visual; el texto aclara detalles que no conviene forzar dentro del dibujo.

27.17 Revisión rápida de calidad

27.18 Buenas prácticas para evitar errores

• Definir el propósito antes de dibujar.
• Elegir el diagrama según la pregunta que se quiere responder.
• Mantener un nivel de abstracción claro.
• Usar nombres precisos y consistentes.
• Dividir diagramas grandes en vistas más pequeñas.
• Revisar coherencia con otros diagramas y requisitos.
• Actualizar o retirar diagramas obsoletos.

27.19 Criterios de revisión

• ¿El diagrama responde una pregunta concreta?
• ¿La notación UML se usa de forma coherente?
• ¿El diagrama evita mezclar objetivos distintos?
• ¿Las relaciones son correctas y necesarias?
• ¿Los nombres coinciden con el vocabulario del sistema?
• ¿Se puede leer sin explicación excesiva?
• ¿Sigue representando la versión vigente del sistema?

27.20 Qué debes recordar de este tema

• Un diagrama UML debe tener propósito claro.
• El tipo de diagrama debe elegirse según la pregunta a responder.
• El exceso de detalle puede perjudicar tanto como la falta de detalle.
• Los nombres y relaciones deben tener significado preciso.
• Los diagramas de un mismo sistema deben ser coherentes entre sí.
• Los diagramas obsoletos deben actualizarse, retirarse o marcarse como históricos.

27.21 Conclusión

La mayoría de los errores al modelar con UML se pueden evitar con criterios simples: propósito claro, diagrama adecuado, nombres precisos, nivel de detalle coherente y revisión entre vistas. UML no busca producir dibujos perfectos, sino modelos útiles para comprender y comunicar software.

En el próximo tema veremos el uso de herramientas para crear, mantener y compartir diagramas UML.
