28. Uso de herramientas para crear, mantener y compartir diagramas UML

28.1 Introducción

Los diagramas UML pueden crearse con muchas herramientas: editores gráficos, herramientas de modelado, lenguajes textuales, pizarras colaborativas y extensiones integradas al entorno de desarrollo. La herramienta no garantiza un buen modelo, pero puede facilitar la creación, mantenimiento y comunicación de los diagramas.

Elegir una herramienta adecuada depende del objetivo. No es lo mismo dibujar rápidamente una idea para una reunión que mantener documentación técnica versionada durante años. Tampoco es lo mismo crear una imagen para explicar un concepto que construir un modelo formal con elementos reutilizables.

28.2 La herramienta no reemplaza el criterio

Una herramienta puede alinear elementos, exportar imágenes, generar código, validar sintaxis o permitir colaboración. Pero no decide qué diagrama conviene usar, qué nivel de abstracción corresponde ni si el modelo representa correctamente el sistema.

El criterio de modelado sigue siendo lo más importante: propósito claro, nombres precisos, relaciones correctas, nivel de detalle adecuado y coherencia con otras vistas del sistema.

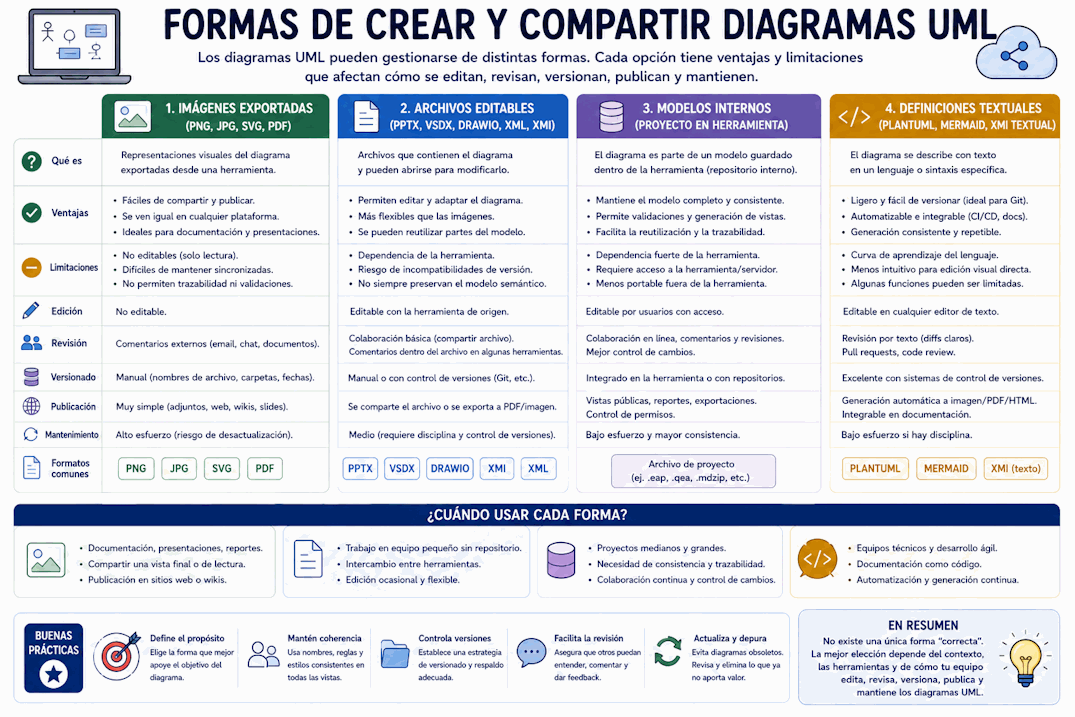

28.3 Formas de crear y compartir diagramas UML

Los diagramas UML pueden gestionarse como imágenes exportadas, archivos editables, modelos internos de una herramienta o definiciones textuales. Cada forma tiene ventajas y limitaciones. La elección afecta cómo se editan, revisan, versionan, publican y mantienen los diagramas.

28.4 Editores gráficos

Los editores gráficos permiten dibujar diagramas mediante formas, líneas y conectores. Son útiles para crear vistas rápidas, diagramas explicativos y material visual para presentaciones o documentación.

Su ventaja principal es la facilidad de uso. Su desventaja es que pueden permitir dibujos visualmente atractivos pero semánticamente débiles. También pueden ser difíciles de versionar si el archivo interno no es fácil de comparar.

28.5 Herramientas de modelado UML

Las herramientas de modelado UML suelen trabajar con un modelo interno. Permiten definir elementos una vez y reutilizarlos en varios diagramas. También pueden validar relaciones, generar documentación o integrarse con otros procesos de ingeniería.

Son útiles en proyectos donde la precisión y la consistencia del modelo son importantes. Pueden requerir más aprendizaje y disciplina que un editor gráfico simple.

28.6 Diagramas como texto

Algunas herramientas permiten definir diagramas mediante texto. Ejemplos conocidos son PlantUML y Mermaid. En lugar de dibujar manualmente cada elemento, se escribe una descripción textual y la herramienta genera el diagrama.

Este enfoque facilita el versionado, la revisión de cambios y la integración con repositorios de código. También obliga a mantener una estructura más explícita, aunque puede ser menos cómodo para diagramas muy visuales o de distribución manual.

28.7 Ventajas del enfoque textual

• Los cambios pueden revisarse como diferencias de texto.
• Los diagramas pueden almacenarse junto al código fuente.
• Es más fácil automatizar generación de imágenes.
• Se reduce el riesgo de perder el archivo editable original.
• Favorece documentación reproducible.

28.8 Limitaciones del enfoque textual

• Puede requerir aprender una sintaxis específica.
• No siempre permite controlar la distribución visual con precisión.
• Puede ser menos intuitivo para personas acostumbradas a herramientas gráficas.
• Algunos diagramas complejos pueden volverse difíciles de escribir y leer como texto.

28.9 Pizarras colaborativas

Las pizarras colaborativas son útiles para explorar ideas en equipo. Permiten dibujar rápidamente, mover elementos, comentar y discutir alternativas. Funcionan bien durante reuniones de descubrimiento, diseño inicial o revisión de procesos.

Su desventaja es que muchas veces producen diagramas informales que luego deben limpiarse, convertir a una herramienta más estable o documentarse de manera más precisa.

28.10 Diagramas en documentación

Un diagrama puede terminar publicado en documentación técnica, manuales internos, wikis, repositorios o material de capacitación. Para eso conviene exportarlo en formatos adecuados, como PNG, SVG o PDF, según el uso.

Es importante conservar el archivo editable o la fuente textual del diagrama. Si solo se guarda la imagen final, modificarla después puede ser difícil o imposible.

28.11 Versionado de diagramas

Cuando los diagramas forman parte de la documentación del sistema, conviene versionarlos. Esto permite saber cuándo cambiaron, quién los modificó y qué decisión reflejan.

Los diagramas textuales son especialmente cómodos para versionado. Los archivos gráficos también pueden versionarse, pero las diferencias entre versiones suelen ser menos legibles.

28.12 Mantenimiento de diagramas

Un diagrama usado como referencia debe mantenerse actualizado. Si el sistema cambia y el diagrama no, la documentación pierde confiabilidad. No todos los diagramas necesitan mantenimiento permanente; algunos se crean para discutir una decisión y luego se descartan.

Conviene distinguir diagramas temporales de diagramas vigentes. Los temporales pueden vivir en notas o pizarras. Los vigentes deben estar ubicados en un lugar conocido y actualizarse cuando corresponda.

28.13 Colaboración y revisión

Una buena herramienta debe facilitar que otras personas revisen el diagrama. Puede permitir comentarios, control de cambios, exportación simple o integración con repositorios. La revisión es importante porque un diagrama puede parecer claro para quien lo creó y no serlo para los demás.

En equipos, conviene establecer una forma común de nombrar archivos, ubicar diagramas y decidir cuáles están vigentes.

28.14 Criterios para elegir herramienta

28.15 Nombres y ubicación de archivos

Un problema práctico frecuente es no saber cuál es la versión correcta de un diagrama. Para evitarlo, conviene usar nombres claros y ubicar los archivos en carpetas organizadas.

Por ejemplo, se puede nombrar un archivo como secuencia-reservar-turno.puml, componentes-sistema-turnos.drawio o despliegue-produccion.svg. El nombre debe indicar qué representa el diagrama.

28.16 Formatos de salida

Los formatos de salida deben elegirse según el uso. PNG puede servir para páginas web o documentos simples. SVG permite mejor escalado. PDF puede ser adecuado para documentación formal. El archivo fuente o editable debe conservarse aparte.

Si se usa una imagen en documentación, conviene verificar que el texto sea legible en el tamaño final.

28.17 Automatización

En algunos equipos, los diagramas pueden generarse automáticamente durante el proceso de construcción de documentación. Esto es más común con herramientas textuales, donde un archivo fuente produce una imagen actualizada.

La automatización reduce trabajo manual y evita que la imagen exportada quede desactualizada respecto de la fuente.

28.18 Errores frecuentes

• Guardar solo la imagen final y perder el archivo editable.
• Usar una herramienta compleja para diagramas simples sin necesidad.
• Usar una herramienta muy libre y producir diagramas que no respetan UML.
• No versionar diagramas que forman parte de la documentación vigente.
• No definir dónde se guardan los diagramas oficiales.
• Exportar imágenes con texto ilegible.
• Elegir herramienta por moda en lugar de necesidades reales.

28.19 Criterios de revisión

• ¿La herramienta elegida facilita crear el tipo de diagrama necesario?
• ¿El diagrama puede editarse en el futuro?
• ¿La fuente del diagrama está conservada?
• ¿El formato exportado es legible?
• ¿Los diagramas importantes están versionados?
• ¿Otras personas pueden revisar o comentar el diagrama?
• ¿La herramienta ayuda al flujo de trabajo real del proyecto?

28.20 Qué debes recordar de este tema

• La herramienta no reemplaza el criterio de modelado.
• Los editores gráficos son útiles para diagramas visuales y rápidos.
• Las herramientas de modelado ayudan a mantener modelos más formales.
• Los diagramas como texto facilitan versionado y automatización.
• Siempre conviene conservar la fuente editable del diagrama.
• Los diagramas vigentes deben ubicarse, compartirse y mantenerse con claridad.

28.21 Conclusión

Las herramientas para UML deben elegirse según el propósito del diagrama, la forma de trabajo y la necesidad de mantenerlo en el tiempo. Lo importante no es la herramienta en sí, sino que permita crear diagramas claros, editables, compartibles y coherentes con el sistema.

En el próximo tema desarrollaremos un caso práctico de modelado UML para un sistema de gestión de turnos.
