38 - Dibujar: rectángulos

Ya se encuentra disponible el nuevo tutorial para aprender android con el nuevo entorno Android Studio propuesto por Google y que remplaza a Eclipse.


Problema:

Pintar el fondo de color blanco y dibujar una serie de rectángulos con distintos estilos.

1 - Creamos un proyecto llamado: proyecto037
Lo almacenamos en el paquete: com.androidya.proyecto037

Borramos el TextView que agrega automáticamente el plug-in de Eclipse y difinimos el id del RelativeLayout con el valor: @+id/layout1:

Canvas Android

Ahora codificamos la clase donde se encuentra toda la lógica:

package com.androidya.proyecto037;

import android.app.Activity;
import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Paint;
import android.graphics.Paint.Style;
import android.os.Bundle;
import android.view.Menu;
import android.view.View;
import android.widget.RelativeLayout;

public class MainActivity extends Activity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        RelativeLayout layout1 = (RelativeLayout) findViewById(R.id.layout1);
        Lienzo fondo = new Lienzo(this);
        layout1.addView(fondo);
    }

    @Override
    public boolean onCreateOptionsMenu(Menu menu) {
        // Inflate the menu; this adds items to the action bar if it is present.
        getMenuInflater().inflate(R.menu.activity_main, menu);
        return true;
    }

    class Lienzo extends View {

        public Lienzo(Context context) {
            super(context);
        }

        protected void onDraw(Canvas canvas) {
            canvas.drawRGB(255,255,255);
            int ancho=canvas.getWidth();
            Paint pincel1=new Paint();

            pincel1.setARGB(255,255,0,0);
            canvas.drawRect(10,10,ancho-10,40,pincel1);

            pincel1.setStyle(Style.STROKE);
            canvas.drawRect(10,60,ancho-10,90,pincel1);

            pincel1.setStrokeWidth(3);
            canvas.drawRect(10,110,ancho-10,140,pincel1);

        }
    }

}

En el método onDraw de la clase Lienzo procedemos a pintar el fondo de color blanco:

            canvas.drawRGB(255,255,255);

Obtenemos el ancho del dispositivo:

            int ancho=canvas.getWidth();

Creamos un objeto de la clase Paint:

            Paint pincel1=new Paint();

Activamos el color rojo:

            pincel1.setARGB(255,255,0,0);

Dibujamos un rectángulo desde la coordenada columna:10 y fila 10 hasta la columna que coincide con el ancho de la pantalla menos 10 píxeles y la fila 40. Además le pasamos el pincel a utilizar:

            canvas.drawRect(10,10,ancho-10,40,pincel1);

Para el siguiente rectángulo configuramos el pincel para que solo pinte el perímetro llamando al método setStyle y pasando la constante STROKE:

            pincel1.setStyle(Style.STROKE);
            canvas.drawRect(10,60,ancho-10,90,pincel1);

Por último dibujamos otro rectángulo que solo se pinta el perímetro pero cambiamos el grosor del lapiz llamando al método setStrokeWidth:

            pincel1.setStrokeWidth(3);
            canvas.drawRect(10,110,ancho-10,140,pincel1);

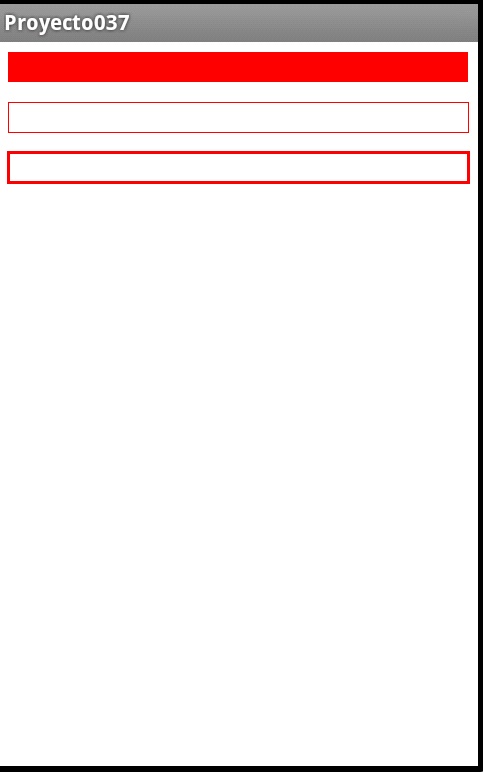

La vista previa de la aplicación es:

Canvas Android

Este proyecto lo puede descargar en un zip desde este enlace: proyecto037.zip
